SB,SBD盤式制動器 Series Safety Brakes
應用:液壓安全(緊急)制動器，是一種使用在低速軸(卷筒軸)上的大功率制動裝置，可廣
泛用于大中型起重機、港口裝卸機械起升以及臂架府仰機構低速軸的緊急安全制動。礦用
卷揚機、提升機和大功率傾角式皮帶運輸機的工作制動和緊急安全制動，纜車和索纜起重
機驅動機構的安全制動，鑄造起重機等特種起重機起升機構低速軸的安全(緊急)制動。
Application:
Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake
on low speed shafts for the lifting control and pitchingmechanism of various large and middle crane、port handling
machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,
foundry and cable cranes and so on.
■常閉式設計,安全可靠;特制碟簧施力制動,需另配液壓驅動釋放裝置。
■動作靈敏，閉合(上閘)時間短。
■可配有開閘限位開關和襯墊磨損極限限位開關，可進行聯鎖保護和故障顯示(采用PLC控
制時)。
■高性能無石棉硬質摩擦襯墊，摩擦系數穩(wěn)定，不損傷制動盤且對水介質和鹽霧(海水)不敏感。
■合理的密封結構設計和進口名牌密封件。效果好、壽命長。
■安裝位置靈活，使用、調整、維護簡單。
主要特點
Main feature:
■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.
■Swift actions andshort braking time.
■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure
indication by PLC.
■Brake lining is madefrom non-asbestos hard material, which has high and stable frictionperformance, and it is
insensitive to water, salt and other environmentalagents.
■Excellent sealingensure the brake long service life.
■Convenient ofinstallation and ease of maintenance.
● 安全制動器。
制動力大，和工作制動器一樣。
發(fā)現超速的情況下，用作緊急制動，正常情況下靜態(tài)制動器響應時間短。
安裝公差大，制動盤端面跳動：***大值±0.2mm。底座相對于盤的垂直度偏差：±0.4‰。
該系列包括下列類型制動器：
所有SE系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH系列—主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP系列。氣動釋放(5bar)
備注：ST1SE、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。
■ 根據用戶不同的需求，可加裝下列裝置：
● 襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)。
● 制動顯示(通過顯示開關實現)。
● 手動釋放顯示(通過顯示開關實現)
● 特殊應用
● 用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等)
● 特殊盤(厚度、直徑、材料等)。

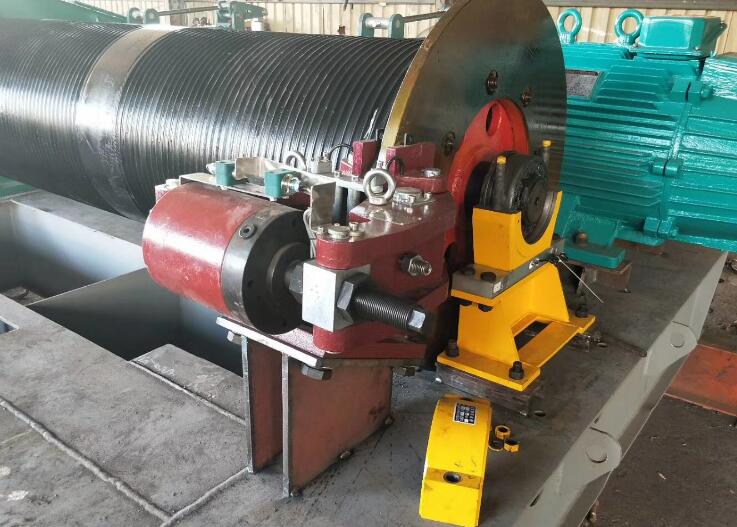

SBD160-B安全制動器-卷揚機閘瓦
SBD160-B安全制動器-卷揚機閘瓦
